又是怎樣的呢？
PVC防水卷材配方特殊，上層PVC樹脂層厚度超過卷材一半，耐紫外線老化強(qiáng)，耐雨水萃取強(qiáng)（增塑劑），耐高溫?fù)]發(fā)強(qiáng)（增塑劑）。保證了卷材長時間使用不開裂、不滲漏。除了使用壽命長久優(yōu)勢之外，PVC防水卷材更具有良好防火性能、易安裝、便捷的細(xì)節(jié)處理、易操作的維護(hù)和修補(bǔ)、良好的尺寸穩(wěn)定性、耐低溫性能、靈活的設(shè)計方案、綠色環(huán)保、特殊工藝等優(yōu)越特點。
（一）大面卷材施工方法：
聚氯乙烯防水卷材的大面施工方法有以下幾種：①機(jī)械固定法②粘接法③空鋪(壓頂)法。
①機(jī)械固定法：
機(jī)械固定法是采用專用的固定件，將卷材固定在基層上的一種施工方法（可分為點式固定及線性固定）。常用于一些鋼結(jié)構(gòu)屋面、輕鋼屋面等。
②粘接法：
粘接法不難理解，施工時在卷材及基面上涂刷膠粘劑，通過膠粘劑將卷材粘接固定與基面之上。此施工方法常用于一些混凝土結(jié)構(gòu)層的防水施工。粘接法可分為滿粘法，條粘法、點粘法則是在局部條形、點狀區(qū)域涂刷膠粘劑來進(jìn)行卷材的粘接施工；
③空鋪（壓頂）法：
空鋪法是整體大面不涂刷膠粘劑，只在施工基面的邊緣一定范圍內(nèi)進(jìn)行粘接固定（一般為800mm），上蓋壓鋪材料，常用于一些混凝土結(jié)構(gòu)屋面等部位。
（二）搭接縫熱風(fēng)焊接施工方法：
以上三種大面施工方法略有不同，但是在卷材搭接邊的處理方法上卻是統(tǒng)一的：熱風(fēng)焊接法。
此類焊接方式為非接觸式焊接，是通過焊接機(jī)具加熱吹出的高熱且具有一定風(fēng)壓強(qiáng)度的熱風(fēng)，將搭接面上下卷材加熱至熔融轉(zhuǎn)態(tài)，再通過滾輪等工具進(jìn)行壓實融合，達(dá)到焊接的結(jié)果。
常用的熱風(fēng)焊接機(jī)具包括但不限于：手動熱風(fēng)焊槍、自動熱風(fēng)焊接機(jī)等。
熱風(fēng)焊接法根據(jù)焊縫數(shù)量的不同也分為兩類：單縫焊接、雙縫焊接。
單縫焊接法常用于一些單層屋面、建筑物地下等工民建項目的施工；雙縫焊接法常用于一些隧道、人工湖、垃圾填埋場等市政、路橋項目的施工。
在GB50108-2008地下工程防水技術(shù)規(guī)范中，對于兩種焊接方式的搭接寬度有著不同的規(guī)定：單縫焊接需要搭接至少60mm，其中實際焊接寬度不低于30mm；雙縫焊接需要搭接至少80mm，其中實際焊接寬度為10*2+空腔（寬度10-20mm）。

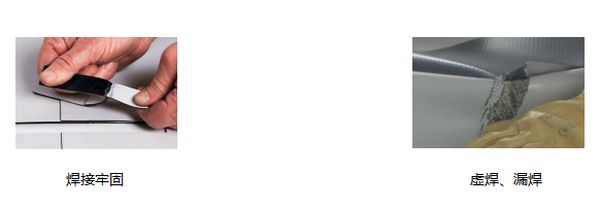

Tips： 檢驗焊縫是否牢靠通常使用鉤針沿著焊縫進(jìn)行逐一勾扯，若鉤針能在焊縫某處刺入焊縫內(nèi)部，則表示該處存在著虛焊、漏焊等情況，需及時補(bǔ)焊；檢驗焊縫寬度則采用切條法，垂直于焊縫進(jìn)行切條，觀察橫切面實際焊接寬度是否達(dá)到即可。 （三）常用節(jié)點處理方法： ①T型搭接縫：T型搭接縫是漏水的關(guān)鍵點，在焊接時有加熱不到位的部位，會造成虛焊或漏焊，處理方法將T型搭接棱角用刮刀刮平（國標(biāo)1.5mm厚材料必須刮平），然后再進(jìn)行實焊。 ②陰陽轉(zhuǎn)角焊接：實際施工中存在大量的陰陽角等轉(zhuǎn)角部位，在此類部位施工時一定注意要將轉(zhuǎn)折處、折角處、裁剪處焊接牢固，避免從此類部位產(chǎn)生滲漏。 ③管根部位焊接：管根部位由于其平立面交接、管道需立體裁剪包圍等工序，也是實際施工應(yīng)用中需要特別注意的細(xì)部節(jié)點。 ③水落口部位焊接：水落口部位由于長期積水，且與水落口部件與結(jié)構(gòu)之間存在一定的縫隙，也是實際施工應(yīng)用中滲漏頻發(fā)的細(xì)部節(jié)點部位。
官方微信公眾號
掃一掃 關(guān)注我們
